Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Содержание статьи

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

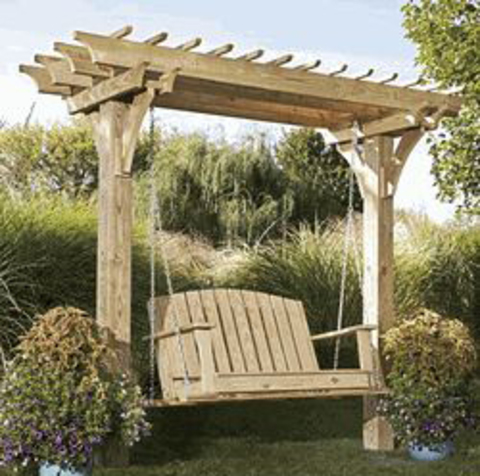

Такая конструкция качели более надежна: компенсированы еще и боковые нагрузки. Перевернуться на них невозможно, но стоить их намного дольше, дороже, сложнее Такая конструкция качели более надежна: компенсированы еще и боковые нагрузки. Перевернуться на них невозможно, но стоить их намного дольше, дороже, сложнее Качели на П-образном основании Качели на П-образном основании Очень уютно Очень уютно Вариант с крышей Вариант с крышей Это как крепить укосы в ласточкин хвост. Надежно, но для новичков сложно Это как крепить укосы в ласточкин хвост. Надежно, но для новичков сложно

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Качели-лодочка на шарнирных соединениях Качели-лодочка на шарнирных соединениях Вариант с крышей Вариант с крышей Рабочий чертеж с размерами Рабочий чертеж с размерами Вторая часть чертежа с размерами сидений Вторая часть чертежа с размерами сидений Частичные пояснения по сборке Частичные пояснения по сборке Пояснения по строительству качелей по шагам Пояснения по строительству качелей по шагам Вторая часть комментария Вторая часть комментария

Делаем качели своими руками из дерева

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 5070 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100100 мм, в лучше — 100150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 7040 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Перечень материалов для изготовления качели-скамьи Перечень материалов для изготовления качели-скамьи Чертеж с размерами подвесной качели из дерева Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Тут добавлена перекладина, разъезжаться нечему Самая простая конструкция, но "ноги" могут разъезжаться Самая простая конструкция, но «ноги» могут разъезжаться Эти просто стоят, не закопанные Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Качели из бруса на грунте. Видны следы бетонирования

 Возможно, вам будет интересно прочесть

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает...

Все хорошо, но длины диванчика не хватает…

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

Подвесные качели с крышей Подвесные качели с крышей Узел крепления опорной балки под подвесную скамейку Узел крепления опорной балки под подвесную скамейку Крепление брусьев под обрешетку Крепление брусьев под обрешетку Как скреплены между собой стойки - вид изнутри Как скреплены между собой стойки — вид изнутри

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Красивое и мощное сооружение Красивое и мощное сооружение Из нетолстых бревен под камышовой крышей - отлично смотрится Из нетолстых бревен под камышовой крышей — отлично смотрится Шикарный вариант - 3-х местные, а может и больше, качели Шикарный вариант — 3-х местные, а может и больше, качели Узел крепления кровли Узел крепления кровли Еще вариант, в котором сложились все "доделки" - стойки в виде буквы "Х" и под уклоном Еще вариант, в котором сложились все «доделки» — стойки в виде буквы «Х» и под уклоном Что-то он не очень рад)) Что-то он не очень рад)) Одна из модификаций - сложнее в изготовлении Одна из модификаций — сложнее в изготовлении Это - целый домик- качели....прикольно Это — целый домик- качели….прикольно Сразу и лестница... Сразу и лестница… Это как можно сделать диванчик на качели Это как можно сделать диванчик на качели Если есть надежные столбы, прикрепить цепи от скамейки можно к ним. Получится неплохо Если есть надежные столбы, прикрепить цепи от скамейки можно к ним. Получится неплохо

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со , не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Качели из профильной трубы в готовом виде Качели из профильной трубы в готовом виде Как сварена основа для скамейки Как сварена основа для скамейки Вид на спинку Вид на спинку Первоначальная сборка узла подвеса. Забракована из-за сильного скрипа Первоначальная сборка узла подвеса. Забракована из-за сильного скрипа Этот узел подвеса сидения качели на подшипнике сварен и установлен взамен: теперь тихо Этот узел подвеса сидения качели на подшипнике сварен и установлен взамен: теперь тихо

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Чертеж качели из профильной трубы с размерами

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 5050 мм, для сиденья 2525 мм — 10 мм,  доски 200012018 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к передкладине

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

Такие металлические качели своими руками можно сделать при наличии трубогиба Такие металлические качели своими руками можно сделать при наличии трубогиба Это вариант из металла самой первой конструкции Это вариант из металла самой первой конструкции Классика жанра: все просто и без излишеств Классика жанра: все просто и без излишеств

.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для , а о том, .  Вот первые — качели-весы или балансир.

Качеля для детей - балансир или весы

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

Как сделать качели-гнездо из покрышки


Источник: http://stroychik.ru/raznoe/kacheli-svoimi-rukami
