Станок для ручной холодной ковки может быть установлен в домашней мастерской.Уже давно люди научились изготавливать из металла изделия изящной формы. Это могут быть витиеватые фонари, козырьки, элементы каминов, кованая мебель, навесы и ограждения. До недавнего времени создавались такие изделия в процессе кропотливой и сложной работы кузнеца.

На сегодняшний день на рынке появилось современное оборудование, с помощью которого можно создавать кованые конструкции без нагрева металла. Преимущество ручной холодной ковки в том, что теперь для работ с металлом необязательно владеть какой-то сложной технологией и прилагать физические усилия. Будет достаточно знать, как работает оборудование, и как правильно его использовать.

Содержание

Разновидности оборудования для ручной холодной ковки металла

Чаще всего для изготовления кованых изделий используются станки, прессы и другие специальные устройства.

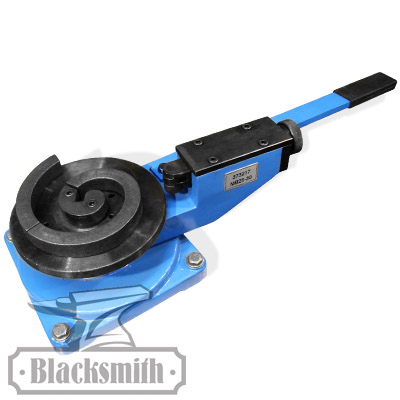

  1. Станок для холодной ковки - зачем он нужен?Улитка – универсальный инструмент для создания спиралевидных элементов. Это довольно простое оборудование, которым можно пользоваться в домашних условиях. Некоторые домашние умельцы из бруса толщиной до 12 мм могут выполнить такой инструмент для ручной ковки своими руками. Однако совсем небольшая цена и на готовое оборудование «Улитка».
  2. Гнутик – устройство, на котором процесс ковки идет под определенным углом. На нем можно делать элементы различного нужного радиуса. С помощью самого простого ручного инструмента «Гнутик» выполняются квадратные изделия с зафиксированным углом сгиба.
  3. Объемник – оборудование, используемое при создании объемных узоров на металлическом изделии.
  4. Волна – инструмент, с помощью которого изготавливаются волнообразные изделия. Обрабатывать на нем можно стальной брус, шестигранник, круглые и профильные трубки. Используются такие станки чаще всего для создания фигурных частей решетки.
  5. Твистер является станком, на котором можно изготавливать элементы продольной формы и закручивать их вокруг своей оси.
  6. Фонарик – инструмент, название которого говорит само за себя. Выполняются на нем различные фонари и корзинки.

С помощью различного ручного оборудования для ковки можно сделать отдельные декоративные элементы и собрать из них сложные кованые конструкции в виде заборов, калиток, ворот и т. д.

Ручные инструменты для ковки. Цена

Инструмент M3-V1 понадобится мастеру для загибки кованых завитков.Для изготовления сложных кованых конструкций применяется профессиональное оборудование с электродвигателем или гидравликой. Самым доступным в использовании и по цене является ручной инструмент для холодной ковки, который можно купить в специализированных магазинах.

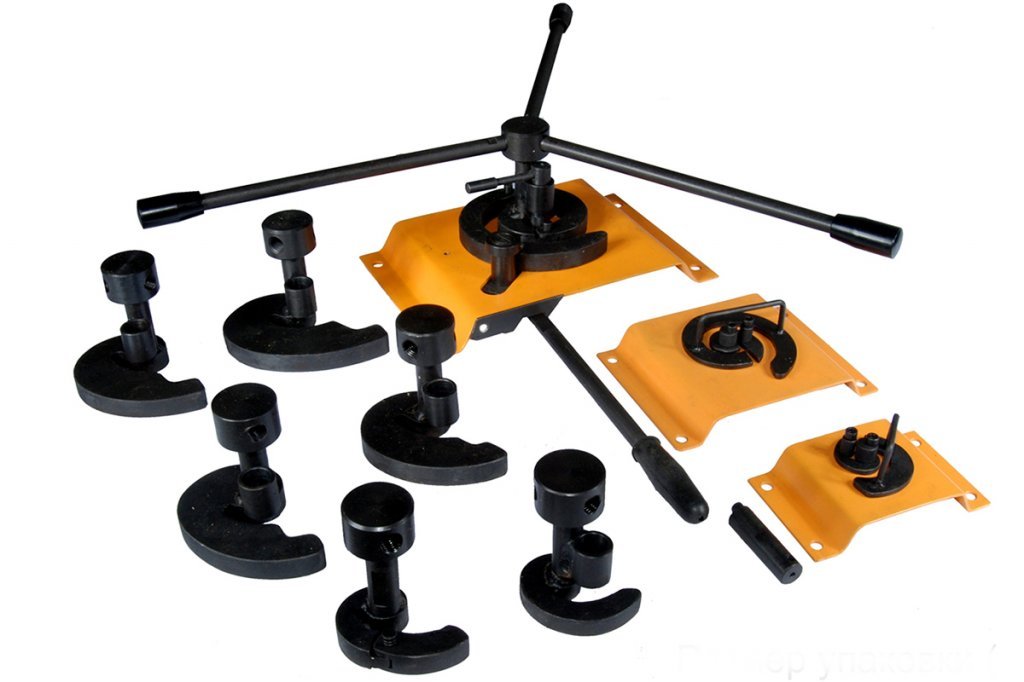

Ручной станок для гибки завитков МЗ- V 1 позволит изготовить основные кованые изделия различной конфигурации. В его комплект входит опора для работы с длинными заготовками, зажимные эксцентрики для квадрата и полосы, оправка для изготовления завитков. Цена на оборудование – от 19 700 рублей.

M3-TR - это специальный инструмент, который поможет скручивать металлические изделия в продольном виде.Ручной инструмент продольного скручивания МЗ-Т R создан для функционирования в бытовых условиях. Применяется он чаще всего с целью изготовления различного рода решеток, металлических кованых заборов, перил, при отделке лоджий и балконов. В комплект с устройством входят специальные оправки для скручивания квадратов и полос. Стоит станок МЗ-Т R 16 920 рублей.

Ручное оборудование МВ20-12, с помощью которого производится гибка различных металлических элементов с небольшим сечением (полосы, прутка, проволоки и т. д.). Подойдет для моделестроения и других работ с тонким материалом. Цена на станок МВ20-12 – 6 390 рублей.

MB10-6 - инструмент, предназначенный для сгибания колец.МВ10-6 – это небольшой ручной инструмент, которым удобно сгибать металл в кольцо или дугу. Применяется он при изготовлении цветочных подставок, бра, люстр и других светильников. Используются при этом полосы и прутки, проволока из черного или цветного металла диаметром до 6 мм, квадраты 6х6 мм. Чтобы было удобно работать, станок оснастили ручкой длиной в 340 мм и верхним роликом с точной регулировкой. Такое оборудование будет полезно домашним умельцам при создании ажурных изделий и конструкций из металла, мастерам арт-металла, ремесленникам, школам. Стоит МВ10-6 – 9 045 рублей.

Ручной станок МО5 -GX предназначен для легкого и быстрого изготовления самых популярных элементов в ковке — «хомутов». При его применении не требуются большие навыки в кузнечном деле, так как он совсем не сложен в эксплуатации. Цена такого станка – 10 692 рубля.

Универсальный гибочный станок МВ30-6х50 будет удобно использовать в небольшой мастерской, на даче или в гараже для сгибания металлических профилей, труб, квадратов, прутков, полос. С его помощью можно произвести много вариантов гибки в разных плоскостях и разной конфигурации. Инструмент для ковки укомплектован удобными упорами и гибочными оправками. Стоит МВ30-6х50 – 11 385 рублей.

M3-G - это ручное приспособление для гибки металлических изделий.Ручной трубогибный станок МО7-Т G является отличным решением для мобильной работы на месте установки изделия. Его можно применять при изготовлении ворот, калиток, пергол, навесов, теплиц и других легких металлоконструкций. Устройство способно изгибать арки, кольца, дуги из труб прямоугольного и квадратного сечения, полос, прутков, квадрата. Цена на трубогиб МО7-Т G – 29 160 рублей.

Ручной универсальный станок МВ32-25 – это надежная и прочная конструкция, с помощью которой трубы можно согнуть по любому заданному радиусу. Инструмент позволит дешево и легко выполнить не только разовые, но и мелкосерийные работы по гибке профилей и труб. Стоимость МВ32-25 – 44 820 рублей.

Станок BlackSmit MO 4 A KR применяется при изготовлении «корзинок» и продольном скручивании изделий. Ковка корзинок производится из заранее сваренных заготовок одинаковой длины. Скручиваются изделия на участке в 500 мм, однако, длину можно увеличить самостоятельно. Цена на такое устройство – 35 577 рублей.

Станок «Улитка» своими руками

Некоторые домашние умельцы изготавливают ручное оборудование для холодной ковки самостоятельно. Используя приведенные в интернете чертежи можно довольно легко собрать станок «Улитка».

Необходимые инструменты и металлические детали:

  • Станок для ковки поможет избежать многих неудобств.стальные полосы и листы;
  • прутья из металла;
  • профильная стальная труба;
  • болгарка;
  • плоскогубцы;
  • сварка.

В первую очередь на лист бумаги необходимо нанести чертеж спирали с тремя витками. После этого нужно сверить размеры с тем, чтобы в резьбу помещался армированный прут диаметром в 10 мм. Теперь можно приступать к изготовлению станка.

  1. Из стального листа болгаркой вырезается пластины: 130х130 мм и 100х100 мм.
  2. Далее срезы трех стальных полос и трехсантиметрового прута зачищаются наждаком.
  3. По шаблону с помощью плоскогубцев стальные полосы загибаются так, чтобы получились три спирали разной длины.
  4. Все элементы станка привариваются по схеме.
  5. Внизу в центре инструмента приваривается стальная труба.

Сварочные работы должны быть выполнены качественно, так как именно от них зависит срок эксплуатации станка.

Заключение

В холодной ковке часто пользуются готовыми шаблонами.Несмотря на то что стоимость станков, с помощью которых производится ковка металла, немаленькая, некоторые виды ручного оборудования вполне доступны. Тем, у кого есть опыт в такой работе и начинающим кузнецам, легко можно подобрать недорогой вариант инструмента, который поможет создать кованое изделие определенного вида.

Кроме этого, некоторые виды станков вполне можно изготовить самостоятельно.
